Zawory regulacyjne

Jeżeli jedna gałąź instalacji grzeje zbyt mocno, a druga nie otrzymuje wystarczającego strumienia medium, problem zwykle nie leży w źródle ciepła, lecz w braku precyzyjnej regulacji. Zawór regulacyjny porządkuje pracę układu, bo pozwala dopasować przepływ do rzeczywistego zapotrzebowania oraz utrzymać stabilną temperaturę i ciśnienie.

W praktyce oznacza to mniej niedogrzanych i przegrzanych stref, a także lepsze wykorzystanie energii. Dobór musi uwzględniać medium, temperaturę, ciśnienie, wymagany przepływ i sposób sterowania, bo dopiero wtedy zawór regulujący przepływ wody pracuje dokładnie, zamiast jedynie dławić obieg.

Co robi zawór regulacyjny i czym różni się od zaworu odcinającego?

Zawór regulacyjny nie służy tylko do otwierania i zamykania przepływu. Jego zadaniem jest płynna regulacja strumienia wody, pary, oleju grzewczego, gazu i innych mediów, tak aby instalacja utrzymywała wymagane parametry pracy.

Zawór odcinający działa zwykle zero-jedynkowo, natomiast zawór regulacyjny zmienia przekrój przepływu wewnątrz korpusu i pozwala ustawić dokładną nastawę. Taka różnica ma znaczenie w centralnym ogrzewaniu, chłodnictwie, HVAC, czyli systemach ogrzewania, wentylacji i klimatyzacji, oraz w procesach technologicznych.

Jak działa współczynnik Kv w praktyce?

Współczynnik Kv określa przepustowość zaworu i jest podstawą doboru gniazda, rozmiaru oraz wersji wykonania. Dobór zaworu regulującego przepływ wody na podstawie Kv zmniejsza ryzyko hałasu, niestabilnej pracy i zbyt dużego spadku ciśnienia na armaturze.

Współczynnik Kv jest wielkością znormalizowaną, a punkt wyjścia pozostaje wspólny, czyli przepływ przy określonym spadku ciśnienia. W praktyce liczy się nie największy rozmiar, lecz właściwe dopasowanie do punktu pracy instalacji.

Gdzie zawór regulujący przepływ wody daje największy efekt?

Zawór regulacyjny daje największy efekt tam, gdzie obciążenie instalacji zmienia się w czasie albo kilka gałęzi konkuruje o ten sam przepływ. Najczęściej dotyczy to obiegów centralnego ogrzewania, instalacji chłodniczych, systemów HVAC, przemysłu chemicznego i spożywczego oraz zakładów produkcyjnych.

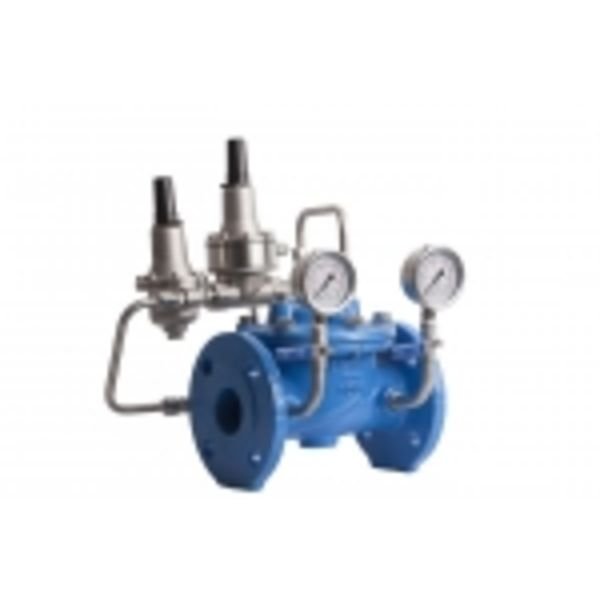

W rozdzielaczach ogrzewania podłogowego zawór regulacyjny na belce rozdzielacza ogrzewania podłogowego pomaga ustawić każdą pętlę osobno, co ułatwia równoważenie hydrauliczne instalacji. W obiegach wymagających kontroli ciśnienia stosuje się także zawory priorytetu, zawory pierwszeństwa oraz zawory balansowe dynamiczne. W grupie zaworów balansowych występują wersje statyczne i dynamiczne, lecz do ręcznego wyrównania gałęzi najczęściej wybiera się rozwiązania statyczne.

Którą charakterystykę pracy wybrać?

Dobór charakterystyki decyduje o tym, jak szybko zawór regulacyjny reaguje na zmianę nastawy. W instalacjach o stałym i przewidywalnym obciążeniu sprawdza się inna krzywa pracy niż w automatyce, gdzie przepływ zmienia się przez cały dzień.

Najczęściej wybiera się:

• charakterystykę liniową, gdy potrzebny jest równomierny wzrost przepływu wraz z otwarciem,
• charakterystykę szybkootwierającą, gdy liczy się gwałtowna reakcja już przy niewielkim otwarciu,
• charakterystykę równoprocentową, zwaną też logarytmiczną, gdy potrzebna jest wysoka precyzja przy małych przepływach i współpraca z automatyką.

Właściwa charakterystyka ogranicza zbędne korekty nastawy i ułatwia osiągnięcie stabilnej pracy całego układu.

Jak dobrać materiał, sterowanie i sposób montażu?

Projektanci, instalatorzy i działy utrzymania ruchu dobierają zawór według danych roboczych, a nie według samej średnicy rurociągu. Zawór regulacyjny powinien być dobrany do medium, temperatury, ciśnienia i miejsca montażu, bo od tego zależą trwałość oraz stabilność nastawy.

Przy doborze sprawdzamy:

• rodzaj medium i jego agresywność chemiczną,
• zakres temperatury oraz ciśnienie robocze,
• wymagany przepływ i wartość Kv,
• typ sterowania oraz sposób montażu.

W instalacjach wodnych często wybiera się korpusy mosiężne, bo dobrze łączą odporność i prosty montaż. Stal nierdzewna, żeliwo lub tworzywa sprawdzają się tam, gdzie warunki pracy są bardziej wymagające, dlatego zawór regulacyjny w instalacjach chemicznych wymaga osobnej oceny odporności na korozję i temperaturę. Sterowanie może być ręczne, elektryczne lub pneumatyczne.

Jeśli chcesz dobrać zawór regulacyjny do konkretnego medium i warunków pracy, prześlij dane instalacji za pomocą formularza. Na tej podstawie dobieramy Kv, materiał, wielkość i sposób sterowania.

Co świadczy o jakości zaworu w instalacji c.o. i HVAC?

O jakości zaworu decydują powtarzalność pracy, szczelność, trwałość materiałów oraz dostępność serwisu i części zamiennych. W systemach grzewczych i chłodniczych ważna jest też możliwość współpracy z automatyką, sterownikami PLC i systemami zarządzania budynkiem, bo wtedy regulacja reaguje na rzeczywiste obciążenie obiektu.

Renomowany producent ułatwia późniejsze utrzymanie ruchu, a regularna kontrola nastawy i czystości gniazda pomaga zachować dokładność przez lata. Pełna dokumentacja parametrów nominalnych oraz zgodności z wymaganiami branżowymi daje większą pewność doboru niż przypadkowy zakup wyłącznie na podstawie średnicy przyłącza.

Dlaczego poprawny dobór zwraca się w eksploatacji?

Poprawnie dobrany zawór regulacyjny stabilizuje temperaturę, ciśnienie i wielkość strumienia medium, a przy tym ogranicza straty energii. Mniej korekt na instalacji oznacza spokojniejszą pracę systemu i mniej problemów z utrzymaniem komfortu w poszczególnych strefach.

Najważniejsze korzyści obejmują:

• równiejszy rozdział medium w całym układzie,
• mniejsze ryzyko niedogrzania lub przegrzania stref,
• niższe zużycie energii dzięki pracy zgodnej z zapotrzebowaniem,
• łatwiejszą integrację z automatyką i prostszy serwis.

Jeżeli potrzebujesz rozwiązania do centralnego ogrzewania, chłodnictwa lub procesu technologicznego, skontaktuj się z nami i podaj medium, temperaturę, ciśnienie oraz wymagany przepływ.

• Precyzyjna regulacja przepływu przez zawór regulacyjny stabilizuje temperaturę i ciśnienie oraz ogranicza niedogrzane i przegrzane strefy.
• Zawór regulacyjny płynnie reguluje strumień medium, a zawór odcinający działa głównie zero-jedynkowo.
• Dobór współczynnika Kv do punktu pracy zmniejsza ryzyko hałasu, dużych spadków ciśnienia i niestabilnej pracy instalacji.
• Największy efekt zawór regulujący przepływ wody daje w instalacjach c.o., systemach HVAC, chłodnictwie i ogrzewaniu podłogowym, gdzie ułatwia równoważenie hydrauliczne.
• Skuteczny dobór zaworu wymaga uwzględnienia medium, temperatury, ciśnienia, charakterystyki pracy, materiału i sposobu sterowania, co obniża zużycie energii i ułatwia serwis.
