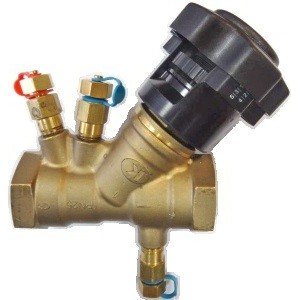

Zawór regulacyjny balansowy statyczny fig. 221

Kategoria: Zawory regulacyjne

Zawór regulacyjny balansowy fig. 221 jest zaworem grzybkowym gwintowanym o kadłubie skośnym. Służy do regulacji objętości przepływu czynnika. Pomiar ciśnienia różnicowego odbywa się na zwężce Venturiego. Zaletą tego rozwiązania jest możliwość bezpośredniego pomiaru przepływu. Współczynnik Kv zwężki Venturiego, w miejscu gdzie dokonywany jest pomiar, jest stały i nie zmienia się podczas regulacji przepływu. W praktyce oznacza to, że możemy znacznie prościej i szybciej zrównoważyć system. Podczas pomiaru przepływu współczynnik Kv wprowadzany jest do urządzenia pomiarowego tylko raz, a następnie w prosty sposób można dokonywać regulacji przepływu obserwując zmieniający się przepływ na przyrządzie pomiarowym. Tym sposobem wykonanie nastawy przepływu jest łatwe i bardzo dokładne. Zawory mogą być montowane zarówno w rurociągach zasilających jak i powrotnych.



Zakres średnic:

DN 15 - DN 50



Parametry pracy:

Temperatura: -10 do + 120 C

Ciśnienie: 1,6 MPa, 2,5 MPa

Praca w pozycji: dowolna



Zastosowanie: ciepłownictwo, chłodnictwo i klimatyzacja, woda przemysłowa, glikol, czynniki neutralne



Przyłącze:

gwintowane



Pobierz:

Karta katalogowa
